Umbau Melanchthonkirche - Altena:
(Im Bau befindlich 2006)

Bauherr: Familie Rolf Schmidt

Bei dem Umbau der Melanchthonkirche handelt es sich um eine Nutzungsänderung in ein Einfamilienwohnhaus.Zu dem eigentlichen Baukörper werden im Zuge der Umbaumaßnahme zusätzlich ein Carport wie auch eine Stahlbalkon-Konstruktion mit Wintergarten erstellt.
Abmessungen: a1 x a2 x b x h = 7,50 x 17,00 x 26,00 x 17,50m. In den ehemaligen Kirchenraum werden mit Hilfe einer Stahlrahmenkonstruktion (Stockwerkrahmen) zwei weitere Ebenen eingezogen. Die Lasten werden über Stahl-Stützen im Innenraum und über das Mauerwerk, bzw. über die vorhandenen Stb.-Stützen im Außenwandbereich abgetragen. Die Stützen, welche nicht über tragendem Mauerwerk errichtet werden, müssen bis ins Kellergeschoss durchgeführt und u. U. mit einer neuen Gründung versehen werden. Die vorhandene Orgelempore bleibt erhalten, allerdings müssen die Stützen der darüber liegenden Geschossebenen direkt über den beiden vorhandenen Rundstützen platziert werden.

Die Belastungen der Stahl-Querträger sind über Einfeldträger berechnet worden. Daher sind auch die Felder zwischen den jeweiligen Querträger (Trapezblech) als Einfeld auszubilden, um der angenommenen Belastung zu entsprechen.

Die Stahlbalkon-Konstruktion,
Abmessungen: a x b x h = 8,50 x 24,00 x 6,50m, wird als Einhüftige-Rahmenkonstruktion ausgebildet und an den Bestand angebunden bzw. auf Stb.-Einzelfundamenten abgesetzt.

Bei den Geländerkonstruktionen und den Treppen handelt es sich um nach typengeprüften Unterlagen erstellte Konstruktionen.



Tätigkeiten des Ingenieurbüros Ricker:

Bei diesem Projekt erbrachte das Büro Ricker folgende Leistungen:

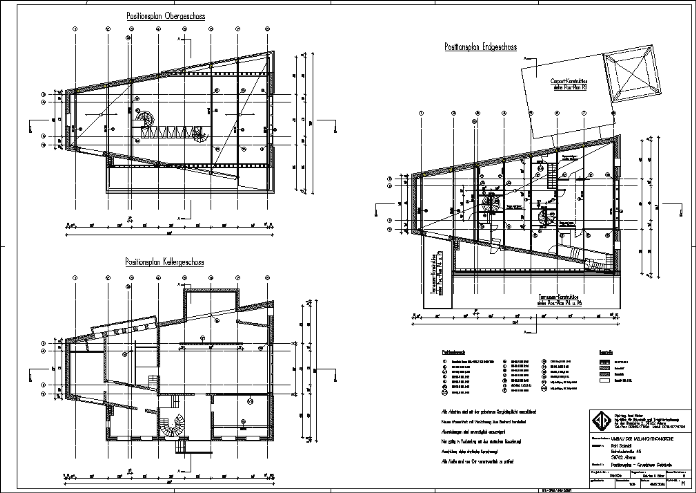

Positionsplan



Ansicht Norden

Ansicht Süden

Ansicht Westen

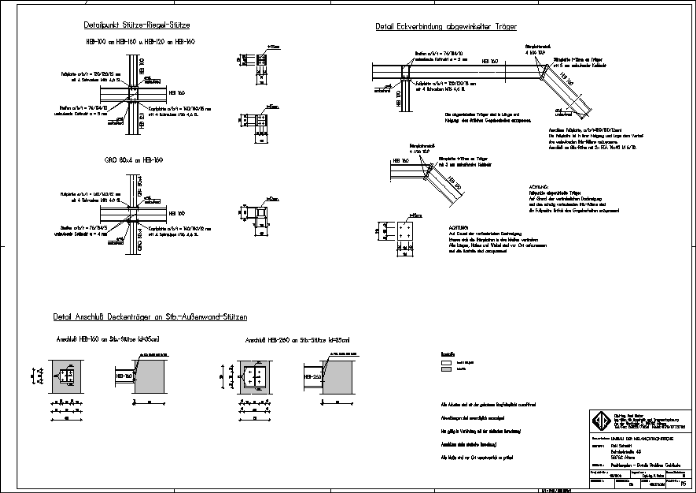

Stahlbau-Details
